Да плату-то можно в спринте нарисовать, без проблем. А далее краткий курс ЛУТа - и каждый дома на кухне сможет её повторить)) У нас пол-общаги себе гитарные примочки паяли на платах одно время))) хлорное железо на каждой кухне рядом с солью стояло практически)))

[cladsl]

Да плату-то можно в спринте нарисовать, без проблем. А далее краткий курс ЛУТа - и каждый дома на кухне сможет её повторить)) У нас пол-общаги себе гитарные примочки паяли на платах одно время))) хлорное железо на каждой кухне рядом с солью стояло практически)))

тош на коленке... а тут промпроизводство... многослойная печать и всё такое )))

[alldn]

Если кто-то работает на производстве плат, то конечно там можно сделать. А по мне самое дешевое и быстрое сделать на макетнице. При определенном навыке достаточно аккуратно получается, но главное быстро, дешево, не нужно никого просить.
А если посмотреть цены на заказ плат, например на Резоните, то сразу расхочется делать. Если делать большую партию на продажу..., но на этом проекте коммерческой выгоды не планируется.

[DimTs]

Кроме частоты нужно регулировать скважность. И иметь возможность работать с 1 форсой.

[Petroskoi]

Кроме частоты нужно регулировать скважность. И иметь возможность работать с 1 форсой.

началось

[DimTs]

А как тогда кавитационный режим выловить?

[alldn]

Сделал первую версию контроллера.
Два режима - 5 и 15 мсек.
Вот как он выглядит.

Если повернуть регулятор против часовой стрелки до упора в режим минимальной частоты и потом включить стенд, то включается режим 15 мсек импульсов.
Если повернуть регулятор по часовой стрелки до упора в режим максимальной частоты и потом включить стенд, то включается режим 5 мсек импульсов.
Вот как это работает.
Клик хере

[korol]

проводов много . хорошо было бы сделать 2 выхода, чтобы потом туда прикрепить фишку от косы форсуночной. подсоединил к рампе-отсоединил и убрал.

[Petroskoi]

Вот как это работает.
Клик хере

а где бензин-то?

[alldn]

проводов много . хорошо было бы сделать 2 выхода, чтобы потом туда прикрепить фишку от косы форсуночной. подсоединил к рампе-отсоединил и убрал.

Форсунок-то 4, проводов 8. Куда же меньше? Подсоедини туда раз косу из 8 проводов, на конце косы 4 разъема под форсунки. Потом хочешь одну подключай к разъему, хочешь 4.

а где бензин-то?

Где, где. В этой, ... в баке.

[korol]

еще экземпляры будут? готов обменять на рампу спортяжную

[alldn]

Ответил в личку

[alldn]

Прошивка для стенда.
 forsunka.zip ( 500 байт ) Кол-во скачиваний: 431

[Ден2]

В текущем виде форсунки работают поочередно или одновременно? Если даже и поочередно, можно рассмотреть компромиссный вариант с попарно-поочередной работой, а на освободившиеся ноги вывести руль скважности. Ток потребления, правда, всё равно подрастет...

[alldn]

Сейчас форсунки одновременно срабатывают, фактически есть еще 3 ноги для усовершенствования. Можно сделать регулировку длительности.

[alldn]

Сделал новый вариант управления стендом с регулировкой длительности открытия форсунки.
Длительность регулируется 2-20 мс.
Частота регулируется 10-150 гц.



Выбросил диодный мост, все равно удобнее подключаться к аккумулятору. Оставил один диод - защита от неправильноф полярности.

НЕХ файл для прошивки контроллера
 fors.zip ( 543 байт ) Кол-во скачиваний: 475


Под рукой нет фотика, чтобы сфотографировать окончательный вариант. Может завтра сфотаю и покажу.

[Александр 533]

Сделал новый вариант управления стендом с регулировкой длительности открытия форсунки.
Длительность регулируется 2-20 мс.
Частота регулируется 10-150 гц.



Выбросил диодный мост, все равно удобнее подключаться к аккумулятору. Оставил один диод - защита от неправильноф полярности.

НЕХ файл для прошивки контроллера
 fors.zip ( 543 байт ) Кол-во скачиваний: 475


Под рукой нет фотика, чтобы сфотографировать окончательный вариант. Может завтра сфотаю и покажу.

Круть! Раньше расчёску и реле применяли (частота - водить по контакту быстрее, скважность - зубчики выломать через один), как то так было. А по форсункам всё же 12 ю вольтами ездишь ?

[alldn]

Саша, они в машине именно так и питаются - плюс к аккумулятору, минус через ключ на землю. Учитывая, что на ходу напряжение в бортовой сети 13.9 +- 0.3, то 12 вольт - это щадящий режим.
Гонял на столе старенькие форсунки часа два - немного нагрелись.
При реальной работе в стенде через форсунки еще бензин будет идти и будет их охлаждать.
Ключи в контроллере холодные.

[alldn]

[Александр 533]

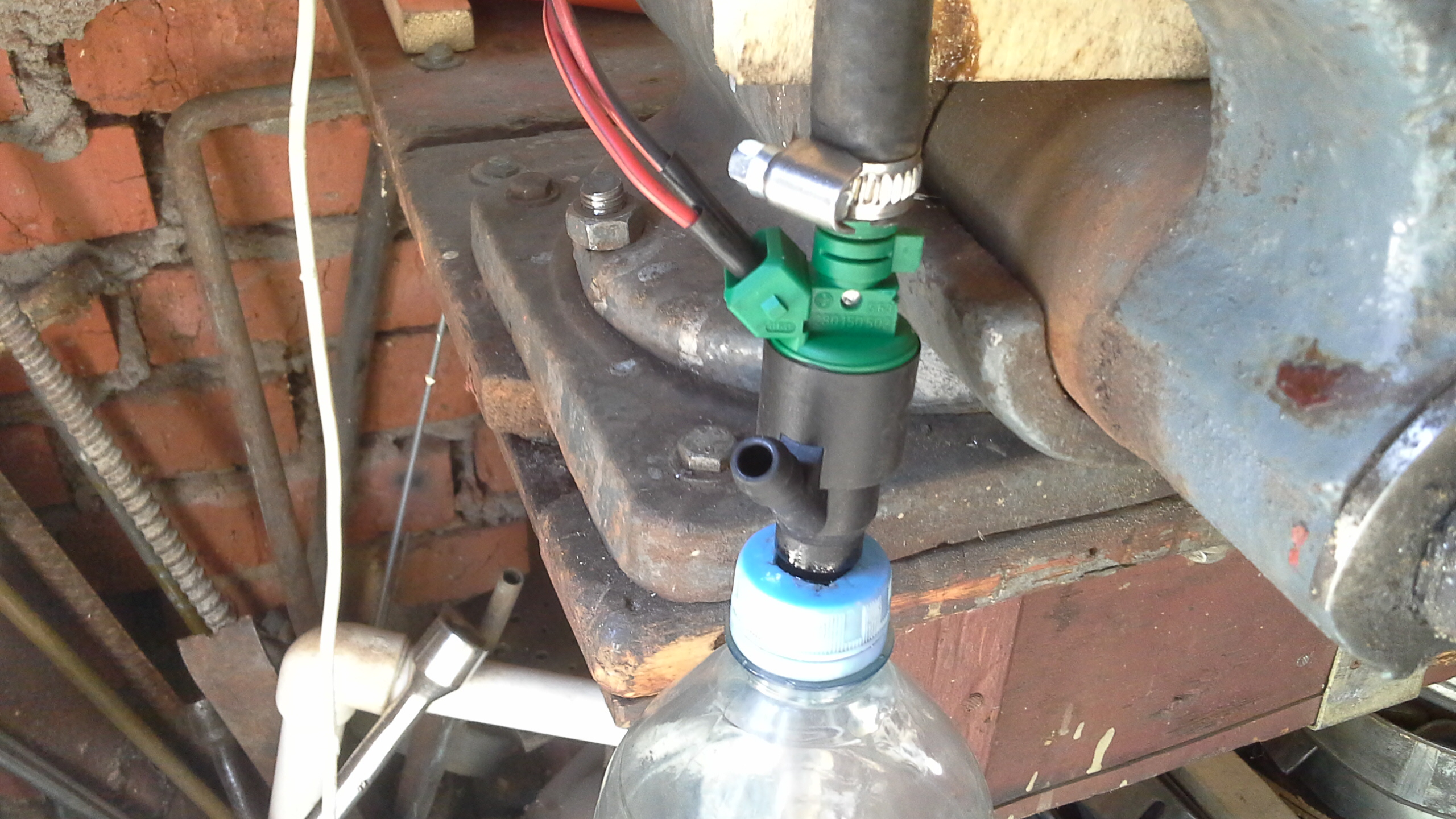

Вот и пришла пора и мне промыть форсунки. У нас на посёлке тож не лаптем это самое. Сваял стенд вобщем. ПЭТ бутылка, два соска от бескаменых дисков, бензин, 646 растворитель, карбклинер, компрессор (уникальный, я его 40 лет назад строил), шланги, хомутики - это механическая часть. ЛАТР (10 вольт переменного) диод (старый, блин, вроде КД202), лампочка (токоограничитель) 21 ватт12вольт, провода - это электрическая часть. Залил, накачал 3 атм, подал 10 в через диод и лампочку - и сиди, смотри на факел (распыл). Промыл старые - нифига не изменилось в поведении машины. Закупил на Али новые (по 900 руб./шт). Прогнал их на чистом бензине. Работают хорошо. Поставил на машину - чуууть чуть получше поехала (а может просто очень хотелось этого). Езжу третий день - пока работают. Апгрейт стенда - Заказал на Али генератор регулируемый по всему (37 руб.) и мощные полевики (18 руб./шт). Скоро тож красиво будет.
