Якорь самоспасения (by pinogor)

«…и опыт, сын ошибок трудных,
и гений, парадоксов друг…
А.С.Пушкин»


Все началось с того, что казалось бы запланированный геокеш Спортаж-клуба оказался перенесенным на неделю по причине… скажем так, жажды усовершенствования ряда членов клуба. Но поскольку эта поездка уже стояла в семейных планах и техническое состояние машины меня вполне устраивало наша семья смело выдвинулась в Подмосковье в одну машину.
Был выбран вполне безобидный (в плане досягаемости ) тайник. Но, как говориться, нет таких трудностей, какие бы мы не смогли для себя создать, чтобы в дальнейшем их с достоинством преодолеть. И если к любому, пусть даже самому асфальтовому тайнику прокладывать маршрут по возможности избегая толстых оранжевых линий на карте, и руководствуясь исключительно стрелкой ГПС-а, то может получиться весьма внедорожная поездка.
Впрочем до тайника мы доехали весьма успешно, всего раз использовав лебедку, зацепив ее за дерево.

А вот дальше… Дальше был долгий переезд…. Не в смысле долго ехали, а в смысле долго стояли, пропуская товарняки, я даже успел переобуть болотники на цивильные кроссовки, а товарняки как те старушки все …..ехали и ехали. И было посмотрено на карту. И было решено объехать этот переезд полевыми дорогами. И были видны эти дороги из окна стоящей машины… Но не знал никто из сидящих в этой машине, что дороги те прокатаны Кировцами.(Ну Т-150 в лучшем случае.) И шириной эти дороги оказались метров по 150. То есть одна колея сменяла другую, и так 150 метров .

В общем перескакивая очередную колею, вырываюсь на ровный грунт (двигаясь слегка под горку) и проехав немного по ровному полю чувствую что оно становится все мягче и мягче, и вот совсем мягче, отжимаю сцепление, останавливаюсь, сдаю назад. Стоп приехали. Буксуем – сели. Открываю дверь: «…хорошо в краю родном, пахнет сеном…» ну и дальше по тексту. Понимаю, что первой моей ошибкой, было то, что я переобулся в кроссовки. Как-то практически не промокнув допрыгиваю до багажника - там грунт мягок но сух. Переобуваюсь в болотники и оглядываюсь. И до корней волос постепенно но уверенно пробирает мысль, что засели мы в чистом поле, и ближайшее дерево это столб. Но растет он метрах в надцати, и как то сбоку, и вытаскиваться в ту сторону ну совсем не нужно.

Последыние волосы не стал рвать исключительно по причине начитанности, ибо читал в одном журнале, что ежели застрял в поле, и лебедиться не за что, то надо закапыватьЯКОРЬ. А в качестве якоря можно использовать запаску. Вспомнено – сделано. Багажник разгружен, запаска извлечена. (Для плохо знающих мат.часть поясню – у меня Гранд и запаска находится в полу багажника, как на Зубилах).
Выбрал место посуше да поплотнее, получилось как раз на длину буксировочной стропы и троса лебедки, и начал, как учили в журнале, копать ямку под колесо, так чтобы оно туда плотно вошло. Колесо забито в ямку,стропа закреплена за спицу, лебедка за стропу (со стороны колеса).

Начал тянуть и обнаружился первый просчет – колесо было «забито» спицами вверх, и при вытягивании его вывернуло. Колесо было перевернуто спицами вниз, но для стропы пришлось прокопать траншейку, чтобы она шла прямо к колесу, без изгиба. Вторая попытка была успешнее. Машина пошла, но… «Траншейка» для стропы ослабила грунт, и не только машина, но и колесо стало сдвигаться и пытаться выбраться наружу. С попыткой выбраться наружу удалось справится установкой на колесо членов экипажа.

Всплыл просчет №2 – лебедка установленная со стороны колеса (якоря) зарывается в землю, и работает в таком состоянии мягко говоря странно. Но сдвинуть Спортягу все же удалось.
После этого лебедка была перецеплена на буксировочный крюк. Вышеупомянутая статья утверждала, что залог успешного якорения за запаску – плотная посадка оной в грунте. У нас же произошел ее сдвиг и о плотной посадке не могло быть и речи, не перекапывать же ее на новое место… И я решил расширить получившуюся яму и установить запаску поперек. Что дало ощутимый эффект.

Конечно все равно запаску лучше подгружать кем ни будь из членов экипажа, но сдвиг запаски практически отсутствовал. «Траншейку» под стропу можно присыпать грунтом и утрамбовать. По мере приближения машины к «якорю» вскрылся очередной просчет (№3). Очень близкое расположение якоря к машине. Стропа не только вытягивала машину, но и прижимала ее к земле. И получалось, что Спортяга конечно двигалась назад, под действием лебедки и собственной тяги, но двигалась прогрызая колею. Пришлось достать второй трос, который позволил перенести место «якорения» метров на десять. Помимо прижимания машины к земле, близкое расположение якоря чревато опасностью попадания в его яму. Нам пришлось срочно закапывать и утрамбовывать первую яму, ибо именно над ней пришлось разворачиваться после вызволения Гранда.
Перенос якоря еще более оживил процесс. Но просчетом №4 было упование только на «волшебную силу лебедки». Конечно без вытягивании машины метра на 3 не могло быть и речи о вызволении, ибо первоначально на уровне водительской двери я вяз по щиколотку. Но даже после преодоления задними колесами зыбкого участка они закапывались при малейшей попытке самостоятельного движения. Была отослана экспедиция в ближайшую лесополосу за подручным материалом (ну и что с того, что до нее метров 400, давно надо было туда идти за «дровами»). После трех подобных экспедиций был поддомкрачен зад и под задние колеса подложены (забиты) самые толстые ветки. В колею между задними и передними колесами – помещен весь остальной лесоматериал. Домкрат (обычный гидравлический двухплунжерный) не опускался, и с помощью лебедки машина была «натянута» на эту импровизированную гать. Данная практика дала требуемый результат, ибо дальше Спортяга передвигался силой своих колес. А разворачиваться пришлось как раз на первой яме (засыпанной) от якоря.
В общем все это словоблудие можно свести к нескольким дельным советам:

Колесо надо закапывать вертикально, на весь диаметр, стропу крепить к нижней спице и прокапывать под нее канал. При возможности лучше подгрузить колесо членами экипажа.
Лебедку крепить к буксировочной проушине машины, дабы она (лебедка) не зарывалась в грунт.
Якорь относить от машины на максимальное расстояние исходя из длины имеющихся тросов и местности. Дабы избежать прижимания машины к земле и попадания в яму от якоря.
Использовать весь комплекс доступных средств извлечения. Помня, что только коллективные усилия приводят к успеху (притча о венике и так далее)
И САМОЕ ГЛАВНОЕ – никогда не переобувайтесь раньше времени (до пересечения МКАД)

Данная статья не является тестом способов самоспасения, и все фотографии и описания являются субъективным мнением автора.
Мнение администрации сайта может не совпадать с мнением автора.
Но самое главное – СПАСИБО Ларисе и Лизе перенесших все тяготы самоспасения, и приложивших для этого все свои силы.

Бест регалс Pinogor.

МонстрикА строение

Привет ребята. Данная статья по сути является продолжением/дополнением предыдущих по бодилифту (лифт кузова) и лифтовке подвески.
Начнем с переда. Лифтовка подвески "своими руками" из подручных материалов была устранена, и на место старых проставок были установлены новые 5см проставки заводского изготовления

Теперь к лифтовке кузова 5см добавился лифт подвески в 5см. Смотрится и ездиется великолепно. Спереди напрашивается переделка - необходимо ниже переносить центральные стойки стабилизатора, иначе жёсткого износа не избежать. Далее, были закуплены амортизаторы от Волги СААЗ. И установлены спереди как дополнительные.

Вы скажите - для чего?! Машина то не раллийная. Объяснюсь: передний бампер представляет из себя швеллер да ещё и обшитый металлическими листами. Ещё и троса 20м стального на нём. А ещё если будет установлена лебёдка... ну короче штатная подвеска не справляется (не смотря на то, что аморты и пружины там уже давно не штатные). При торможении приличные клевки вперёд, на поворотах сильные крены, на бездорожье сильные отбои. Вот и было принято решение поставить дополнительные масляные амортизаторы.

После переделки машина стала более управляемая на поворотах, клевки полностью пропали, ямки проходит комфортно, не жестко.
Перейдём теперь в заднюю часть моего монстрика. Тут на смену кияшным амортизаторам Kayaba пришли новые амортизаторы от Land Cruiser 80 - Kayaba Monomax. А на смену пружин Kilen Coil пришли новые пружины Dobinson лифтованые на 4см + были установлены проставки под них 3см (чего оказалось мало, на днях будут установлены 4см).

Вот они, красные красавцы. Kayaba Monomax - амортизаторы серии hi-tech, газовые, высокого давления, разработанные специально для автомобилей с колесной формулой 4х4 и пикапов. Разработан для тех, кто использует свой автомобиль в неблагоприятных дорожных условиях. Саморегулируемый, Экстрабольшой диаметр трубы 46мм, Гарантия от пробоя, Хромированный шток 5/8", Бесшовные цилиндры и проушины, Масляный сальник с технологией самоочистки. (из каталогаhttp://www.kybsport.com/)

Слева пружины Dobinson, спава Kilen Coil. Разница 4см.

Упаковочка Добинсон... Видимо есть за что платить 6000р.
Далее полюбуйтесь видом задней подвески:

Вариант, старых каяба (переварены крепления ниже) + Dobinson
Вариант, Kayaba Monomax + Dobinson + проставки и конечно переваренные крепления.

Грядёт переваривание крепления Тяги Панара либо удлинение оной... без этого никак.

Колеса 29" (235x75R15)

Удачи в грязи и вне...
С Уважением, Striker aka Denis

Силовой бампер (под штатный бампер)

О пользе силового бампера говорить не приходится...

Те, кто хоть раз попадал на более-менее серьезное бездорожье знают, а кому приходилось пробираться сквозь кусты, скрепя сердце, из-за царапания декоративного бампера тем более оценят.

Не будем забывать, что Спортаж - машина полноприводная, и далеко не все пользователи этого "полнопривода" катаются по городу, есть те кто выезжают на дачу, на рыбалку, за грибами, те кто отлифтовал машину и штатный домкрат уже не справляется, есть те - кто не прочь повысить свою безопасность, ну и наконец, есть любители/фанатики бездорожья.

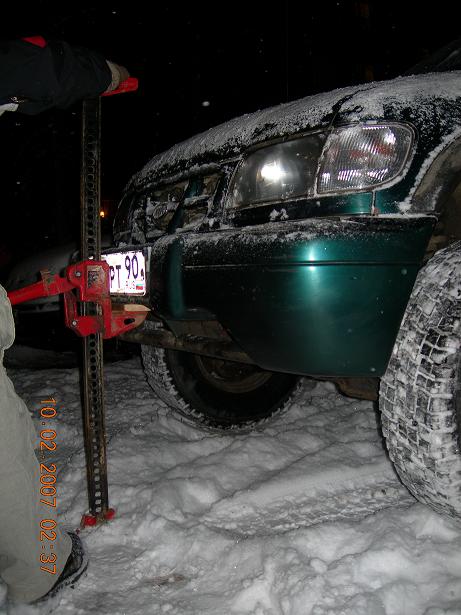

За такой бампер вы можете поднимать машину реечным домкратом (типа "хай-джек"), на такой бампер можно поставить лебедку, на таком бампере можно стоять, ремонтируя что-то глубоко под капотом, я уже не говорю о прокладывании дороги через густые заросли.

Но не всех устраивает - кататься со швеллером впереди или с бампером из стали, который будет смотреться несколько нелепо на фоне всей машины. Это же не УАЗ - скажете Вы.



Специально для Спортажистов мы разработали силовой бампер, который с легкостью умещается под штатным пластиковым бампером.

Демонтаж и монтаж декоративной "скорлупки" происходит за считанные секунды!!! Если вам нужны "рога" под веткоотбойники - накручиваются в два счета. Крепится пластиковый бампер: за штатные места по бокам, а сверху за кронштейны, предназначенные для штатного кенгурятника. Силовая часть штатного крепления бампера сохранена, места прогнозируемого сминания не изменились, т.е. основа пассивной безопасности не пострадала. Бампер НЕ приваривается к раме, а крепится на "сильных" болтах к раме, т.е. при необходимости его можно легко снять, например, перед прохождением ТО. Бампер оборудован двумя мощными буксировочными проушинами, которые находятся гораздо выше штатных, что позволяет вытаскивать машину из засад, ведя её наверх, вместо того чтобы тащить вдоль земли, ковыряться в грязи и искать проушины на раме. Свес машины резко уменьшается, что позволяет вам забираться на более крутые препятствия.

Хотите такой? Обращайтесь любыми способами (телефон, эл.почта, форум, ICQ) к Косте (kostetik) или Денис (Striker)

За написание данной статьи и фотоматериал - огромная благодарность Косте aka kostetik


Практика лифтовки (by вован)

Практика лифтовки

Данная статья полностью подготовлена пользователем 'вован'.

Внимание: весь фотоматериал находится в галерее - тут.
Возникновение идеи по лифту подвески давно не давало мне покоя. Хочется резину побольше,и чтобы машина смотрелась нормально. Обдумывались разные идеи. В принципе я ничего нового не придумал. Всё то-же самое что делал Денис. На зад проставки под пружины, под переднюю стойку проставки от BMW но найти их не удалось, может плохо искал. Ну да ладно.
Зад поднял очень просто.Задние пружины московского производства «клаксон» Усиленные. По размерам со штатнымисовершенно одинаковые по высоте. Но пруток одной толщины,соответственно они жёстче, после установки на машину зад поднялся на 3 см. с передом было сложнее.Были варианты пружины от Волги,но эта идея мне не нравилась,все –же проставки надо как-то сделать.было обдумано много вариантов. Оставалось только найти токаря который это всёвыточит.Но везде один ответ :а материал есть? Для этих целей были приобретены 2 новые чашки передних стоек. Длятак сказать шаблона и донорства.Что-бы машина могла быть на ходу.В изготовлении проставок мне помог один питерский клуб джиперов, по этой чашке они и сделали проставку из капролона. Он легкий и прочный. Получился так называемый бублик или шайба высотой 3см.
На новой чашке выбил шпильки и подобрал по длине болты,которые приварил к чашке внутри. Теперь чашка верхняя получилась с проставкой и длинными болтами, чтобы можно была закрепить на раме.После этого были приобретены новые детали.
Отбойник,пыльник,пружины,прокладки пружины, что-бы поставить всё новое. Теперь можно приступать к ремонту.
С левой стороны в моторном отсеке снимаем корпус воздушного фильтра в сборе, что-бы можно было подобраться к креплению амортизатора. С правой стороны пришлось снять аккамулятор, затем откручиваем 3 гайки крепления амортизатора от рамы.
Затем откручиваем гайку на стабилизаторе из нижнего рычага. И половиним вилку крепления стойки. Одну часть снимаем(ближе к кабине) вторую оставляем на с табилизаторе. И извлекаем стойку .Затем разбираем стойку исобираем с новыми деталями и новой чашкой,одеваем проставку и ставим на машину в обратном порядке, вот собственно и всё. Результат видно на фото. Резина 225-70-15
Диски 7,5*15 вылет 3
Сейчас поставил резину 235*75*15 фоток пока нет будут позже.!

Администрация сайта благодарит пользователя ′вован′
за предоставленную статью и фотоматериал.

Шноркель -изготовление и установка

... из Словаря Джипера: "Шноркель (шнорхель) - это магическое слово джипера, почти заклинание - труба-воздухозаборник, предназначенная для форсирования бродов, чтобы исключить попадание воды в двигатель и, как следствие, гидроудар"...
Немного объяснюсь, всем понятно что шноркель необходим для езды по серьёзному бездорожью, которое подразумевает преодаление водных преград. Как всегда есть два пути: 1. купить 2. изготовить. В моей практике я пока ещё не видел в продаже шноркелей на Спортаж, хотя в данном случаи можно подобрать аналоги от других авто. НО, вся тут сложность не с самим девайсом, а с тем, каким образом подвести воздухозаборник к крылу автомобиля изнутри. И второй момент, шноркель именитой фирмы (и даже не очень именитой) будет стоить очень дорого. И так, я выбрал путь №2, более дешевый, но более сложный, зато более интересный и занимательный.
Сразу оговорюсь, всю ту порнографию, которую я проделал со своим воздушным коробом (корпусом воздухана), можно избежать купив короб от дизеля или если у вас дизель, или же купить короб от другой машины. Но опять же - растраты. Даже на УАЗик воздухан в сборе 1300 - 1500р., а от дизеля... около 3000р.... делайте выводы.
Что нам необходимо: патрубки и гофры (я брал от ЗИЛа), балгарка, дрель, инструменты автомобильные, антикор (рекомендую Hi-Gear), хомутов - много, герметик - много, крепеж различный, изолента х/б черная, напильник, клёпочник.
С чего начать: снимаем штатный воздухозаборник.

Затем демонтируем корпус воздушного фильтра.  Вот такое вот собрание...
Разбираем корпус воздухана, вынимаем воздушный фильтр, снимаем все патрубки и горячим ножом вырезаем ту часть короба, в которую входил штатный воздухозаборник.

ВНИМАНИЕ: ДАЛЬШЕ ДОРОГИ НЕТ!
С противоположной стороны вырезаем дырку по размеру приблизительно с диаметр штатного входного отверстия воздушного короба (которую отрезали на предыдущей стадии). Главное правило шноркелестроения (на мой взгляд) - НИ ОДИН ИЗ ЭЛЕМЕНТОВ НОВОГО ВОЗДУХОЗАБОРНИКА НЕ ДОЛЖЕН БЫТЬ МЕНЬШЕ САМОГО УЗКОГО МЕСТА В ШТАТНОЙ СИСТЕМЕ ВОЗДУХООБЕСПЕЧЕНИЯ (воздухозаборника).

Имеется ввиду, не уменьшать диаметр.
Далее ввариваем, вклеиваем, впаиваем, называйте как хотите - я плавил пластик. Вобщем вмонтируем кусочек вырезанного штатного элемента в отверстие образовавшееся в результате предыдущей операции. И всё тчательно обрабатываем герметиком! Это очень ВАЖНО! Чтобы ни одной дырки не осталось. И ещё очень полезное замечание: на корпусе воздухана вы найдёте маленькое отверстие (внизу -возможно для слива воды) - её надо законопатить.

С противоположной стороны - откуда мы вырезали этот "нос", у нас осталась дыра. Её тоже надо заварить заклеить законопатить - и обработать обильно, но с умом герметиком.
Патрубки, гофры. По идее нужно 2 патрубка, 2 гофры.alt Маленькую историю расскажу: Поехал на Кунцевский автомобильный рынок и мне там за такие четыре зверька назначили 2000р. - НЕ ШУТКА. И ещё сказали что я урод без денег и чего я тут ваще за копейки хочу купить. Но в результате купил от ЗИЛа рублей за 30/шт. в машазине запчастей в Митино. Вот так... делаем выводы...

Снимаем крыло

Так, далее, обрезаем один из патрубков сантиметров на пять и насаживаем этот маленький кусочек на новоиспеченный вход для воздуха на корпусе воздухана + хомут, затем на этот хвостик хомутим гофру, затем на хомут к гофре сажаем патрубок (не обращайте внимание что он красный... краской баловался...

Вырезаем в кузове отверстие (болгарим), для того чтобы к крылу можно было протянуть патрубок, место где патрубок упирается в крыло - отмечаем. Теперь чертим на этом месте на крыле круг (диаметром основания гофры). Я делал болгаркой, получилось очень ювелирно. Всё обрабатываем антикором... а то мало нам ржи.alt Вот такой вот "внедООг"
Вот что я использовал в качестве самого шноркеля (трубы воздухозаборника). Труба оцинковка. Видимо водосток. Бюджетов рублей в 130.

Берем ещё одну гофру, примеряем её к крылу и скрепляем при помощи хомута с внутренней стороны к патрубку (который был красный. Теперь он металик).
Ставим крыло и корпус воздухана на место, соединяем патрубок с гофрой внешней и его же с гофрой внутренней. Получается так, что патрубок проходит внутри корпуса авто и его практически не видно.

Вот как получается.
Ставим воздухан, промазываем стыки герметиком и подсоединяем систему к впуску.
Открываем дверь, отодвигаем резиновые водостоки и сверлим дырочку (я сверлил под клёпку). Лучше предусмотреть два, три крепления. Не меньше.

Берем хомутик, сверлим в нем дырочку, саморез, берем кусочек металла - изгибаем вот таким макаром...
Приклёпываем к кузову. Антикорим!

Прицепляем трубу (я её покрасил) к гофре + хомут и цепляем к нашему кронштейну.
Почти всё...

Ещё я решил сделать некую почти Г-образную конструкцию + сеточку от листиков и прочево г*вна. Опять всё покрасил.
Ну и ФСЁ. Простите за пионерский вид машины... но... любуйтесь шноркелем.

Проверяется на мой взгляд двумя способами: Первый Способ - затыкаем рукой вход воздуха, и наблюдаем за машиной - у меня заглохла через секунду, а не прикрученный корпус воздухана аж поднялся. Второй Способ - в воде...
*За построение шноркеля благодарю свою собаку, которая два дня лежала со мной около машины и давала ценные советы. Три фотки на верх, лабрадор, слева.
